四层全栈式 BMS 系统架构
Plain Text |

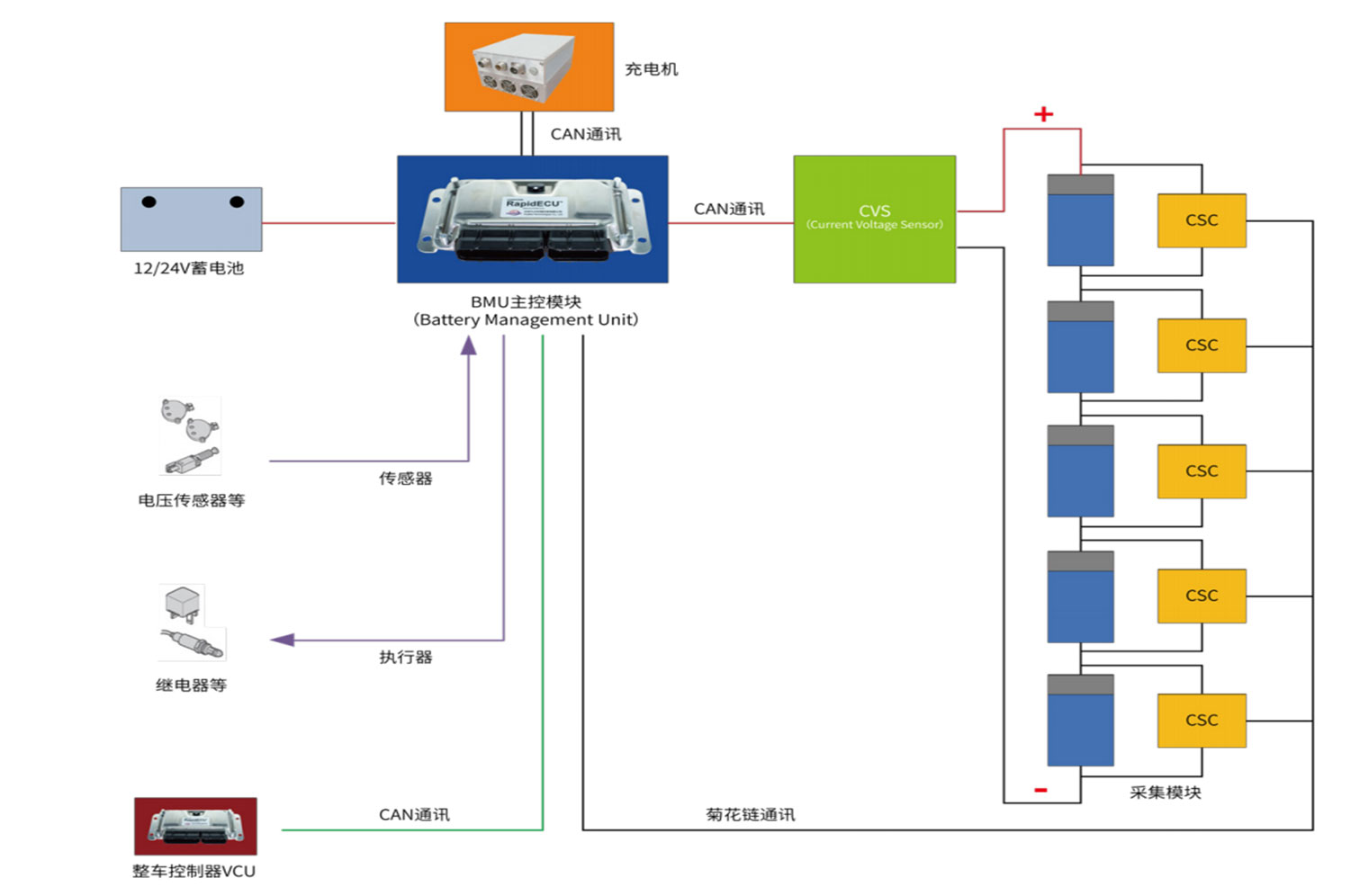

系统互联逻辑
电池单体 / 高压回路传感器 → CSC 采集模块（菊花链上传）→ BMU 主控单元；BMS 通过 CAN 与整车中央域 / VCU 交互，同时对接 SimCar 电池 HIL 仿真台架；上位工具完成建模、代码生成、标定、自动化测试全闭环。
1. 高精度多维度电池状态监测
CSC 采集模块实现多路单体电压、温度同步采集，搭配 CVS 高压采集单元精准检测总压、充放电电流、绝缘阻值，采样误差低，可实时捕捉电芯压差、温差异常。
2. 高精度 SOC/SOH/SOP 估算算法
融合安时积分、开路电压修正、温度补偿多算法，SOC 估算误差控制在 5% 以内；支持 SOH 老化评估、峰值充放电功率 SOP 动态限制，避免过充过放损伤电池。
3. 双模式电池均衡控制
同时支持被动电阻均衡与主动能量转移均衡，可根据电池容量、使用场景自动匹配均衡策略，快速缩小电芯压差，延长电池包循环使用寿命。
4. 全链路高压安全管控
集成预充逻辑、高压继电器粘连检测、绝缘故障诊断、碰撞下高压下电保护，分级故障处理逻辑，出现过压、欠温、过流、绝缘失效时快速切断高压回路，保障整车安全。
5. 跨域协同与标准化通信
通过 CAN FD 与整车 VCU、热管理控制器实时交互，联动散热、加热策略；支持菊花链采集、J1939/UDS 诊断协议，自动生成 A2L 标定文件，兼容 INCA、MeCa 等主流标定工具。
6. 专用电池 HIL 全场景仿真验证
SimCar 配套电池单体仿真器、高压故障注入箱，可模拟电芯短路、断线、绝缘失效、高低温等极限工况，自动化执行上万条充放电测试用例，大幅减少实包试验风险。
1. 软硬件同源，大幅缩短开发周期
原型与量产 BMS 硬件完全通用，ECUCoder 一键生成整车级 BMS 代码，无需手工开发底层驱动，相比传统方案开发周期缩短 50%。
2. 全套工具自主可控，无海外工具锁
建模、代码生成、HIL 仿真、标定软件全部自研，底层代码完全开放，支持国产 MCU 芯片适配，不存在高额海外授权费用。
3. 分布式架构适配各类电池包
BMU+CSC 模块化设计，可灵活拓展电芯串数，适配小容量乘用车电池、大容量商用车储能电池，硬件裁剪灵活，中小批量、大批量均可适配。
4. 高压安全体系完整，满足功能安全
完整 FMEA 分析、故障注入仿真能力，符合 ISO26262 功能安全要求，覆盖低压唤醒、预充、碰撞断电全安全流程，通过严苛 DV/PV 车规试验。
5. 电池全生命周期数据追溯
支持行车充放电数据、故障日志存储，产线 EOL 设备实现 BMS 下线全自动校准、刷写、功能检测，生产数据可对接 MES 系统。
6. 多场景广泛适配
覆盖纯电乘用车、混动车型、燃料电池配套电池系统、重卡储能、工程机械电池包、固定式储能电站，通用性强。
