RapidECU-A3是全新一代多合一控制器，支持整车控制器、底盘控制器、网关控制器等一系列产品级快速原型控制器，可以在系统的开发过程中替代产品控制器硬件，通过自动代码生成技术，为控制算法提供一个快速验证的平台。

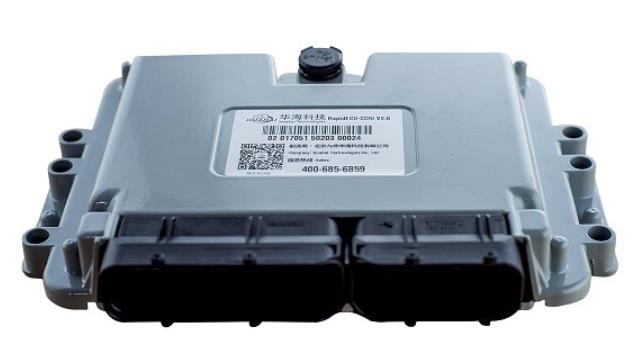

▲ RapidECU-A3

1. 适用电压范围广，支持9V到32V电压系统
2. 易用性好，采用图形化建模与全自动代码生成技术，无需手工编程
3. 功能安全等级高，使用全新一代面向 ASIL-D 的 TC375TP-96F300W 多核微控制器
4. 处理速度快，RapidECU-A3使用的MCU具有三核300MHz的运行速度

• RapidECU-A3 应用特点

支持整车控制器、底盘控制器、网关控制器等一系列产品级快速原型控制器等。

基本参数
微控制器	英飞凌TC375多核微控制器，32位，三核，最高主频300MHz
	SRAM 1.1MB，Flash 6MB
电源	供电电压：9V~32V
	6路5V传感器供电电源
输入	8路模拟量电压输入，其中6路0-28V电压量输入，2路0-60V电压量输入
	16路开关量输入，默认8路高有效开关量输入，8路低有效开关量输入，其中高低有效模式也可根据需求定制
	6路频率量输入，支持信号频率与信号脉宽测量，频率范围10Hz～9kHz
输出	4路低边恒流功率输出，电流范围0~2.4A,11bit电流精度，主频控制范围50Hz~4KHz
	4路高边功率输出，额定1.5A，峰值3A，支持开关工作模式
	32路低边功率输出，额定电流0.5A，峰值电流1A，支持开关工作模式
	6路PWM低边功率输出，额定电流1A，峰值电流2A，支持PWM工作模式与开关工作模式，PWM控制频率范围100Hz~10KHz
通信	8路CAN, CAN2.0B（可扩展为CANFD），ISO11898，8路带120ohm终端电阻（可配置），其中1路支持CAN唤醒功能
环境	防护等级：IP67，工作温度：-40℃~+85℃，重量约400g 气候环境防护符合ISO16750-4，化学环境防护符合ISO16750-5 振动、冲击、跌落试验符合ISO16750-3
EMC特性
ESD	空气静电放电试验与接触静电放电试验符合ISO 10605-2008的相关要求
BCI	电磁辐射抗扰性符合GB/T 17619-1998的相关要求
CE	传导骚扰特性符合GB/T 18655-2010的相关要求
RE	辐射骚扰特性符合GB/T 18655-2010的相关要求
CI	沿电源线的电瞬态传导抗扰度符合ISO 7637-2:2004的相关要求

• RapidECU-A3 方案介绍

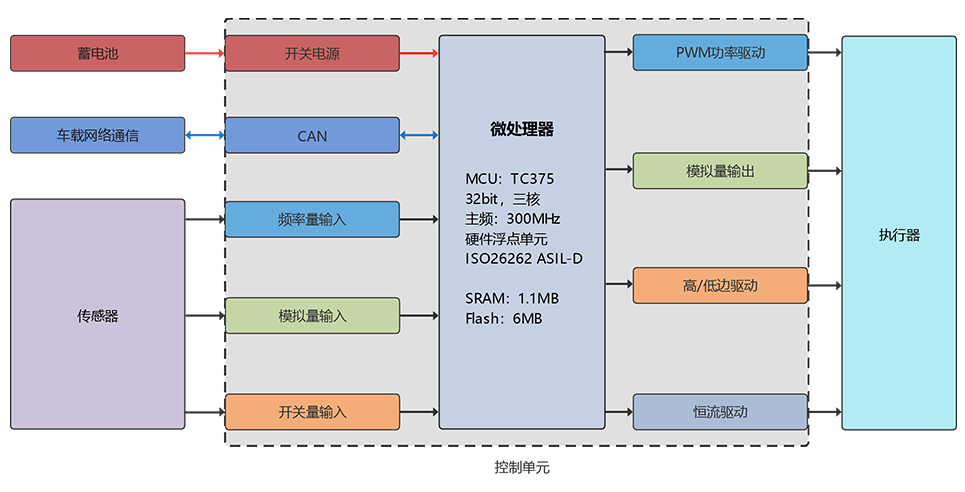

▲ 硬件框图

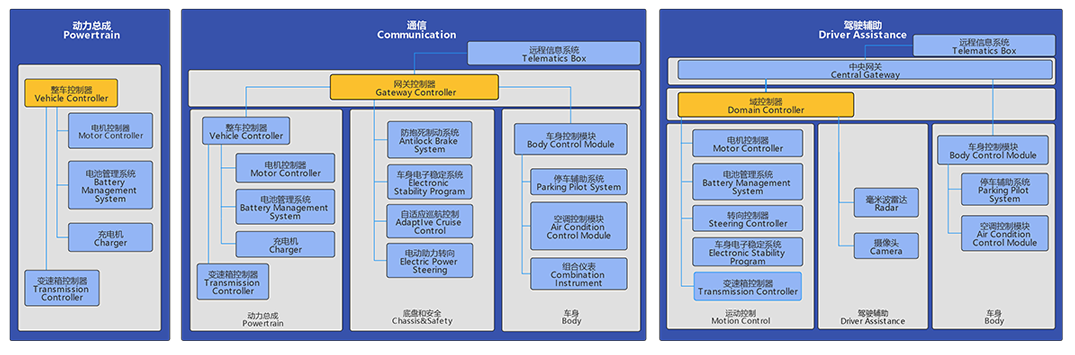

▲ 应用领域
