华海科技全新一代VCU&BMS二合一控制单元-RapidECU-U4B
2021-03-06
RapidECU-U4B是全新一代可支持快速原型开发的量产电子控制单元，支持整车控制器VCU和电池管理系统二合一动力域控制功能开发与批量配套，整个产品的定义、设计与验证均按照ISO26262标准进行。同时可应用于纯电动整车控制器、混合动力整车控制器、自动变速器控制器、液压系统控制、主动悬架控制器等。

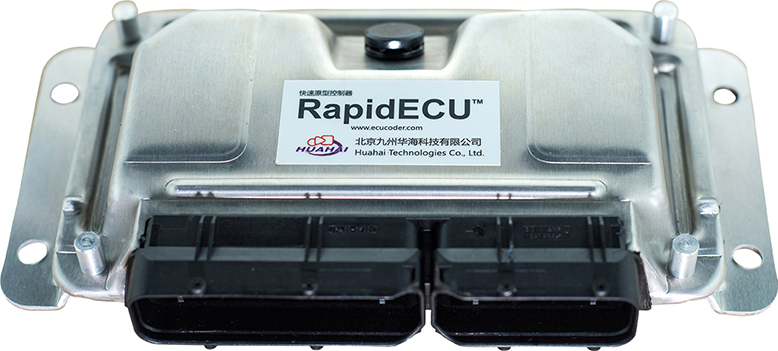

▲ RapidECU-U4B
▲ RapidECU-U4B
• RapidECU-U4B应用特点
可应用于纯电动整车控制器、混合动力整车控制器、自动变速器控制器、液压系统控制、主动悬架控制器等。
• RapidECU-U4B技术规格
可应用于纯电动整车控制器、混合动力整车控制器、自动变速器控制器、液压系统控制、主动悬架控制器等。
• RapidECU-U4B技术规格
| 基本参数 | |
| 微控制器 | SPC5744P，32 位，主频 160MHz，硬件浮点单元，ISO26262 |
| SRAM 384KB，Flash 2.5MB，EEPROM 64KB | |
| 电源 | 供电电压：9V~32V，3路唤醒信号，点火钥匙、直流充电A+、交流充电CP |
| 6路5V传感器供电电源 | |
| 输入 | 9路模拟量输入，其中7路电压量输入（有源传感器），2路电阻量输入（无源传感器） |
| 14路开关量输入，7路高有效，7路低有效 | |
| 交流充电接口，CP， CC，内部S2开关，符合GB/T 20234.2-2015的相关要求 | |
| 直流充电接口，S+， S-， A+， A-， CC2，符合GB/T 20234.3-2015的相关要求 | |
| 1路频率量输入，支持霍尔式传感器信号（方波信号） | |
| 输出 | 8路高边驱动，集成硬件通道保护与诊断功能，其中4路带电流反馈 |
| 6路低边驱动，集成硬件通道保护与诊断功能 | |
| 1路H桥功率驱动输出，额定2A，集成硬件通道保护功能，带电流反馈 | |
| 2路PWM输出，其中1路与低边驱动复用管脚，1路与高边驱动复用管脚 | |
| 通信 | CAN，4路，CAN2.0B，ISO11898 |
| 菊花链通讯，1路，凌特LTC68XX | |
| LIN，1路主机 | |
| 环境 | 防护等级：IP67，工作温度：-40℃~+85℃，重量约400g 气候环境防护符合ISO16750-4，化学环境防护符合ISO16750-5 振动、冲击、跌落试验符合ISO16750-3 |
| EMC特性 | |
| ESD | 空气静电放电试验与接触静电放电试验符合ISO 10605-2008的相关要求 |
| BCI | 电磁辐射抗扰性符合GB/T 17619-1998的相关要求 |
| CE | 传导骚扰特性符合GB/T 18655-2010的相关要求 |
| RE | 辐射骚扰特性符合GB/T 18655-2010的相关要求 |
| CI | 沿电源线的电瞬态传导抗扰度符合ISO 7637-2:2004的相关要求 |
